Detalhes do produto
Número do modelo: SPS100B17G3R8
Termos de pagamento e envio
Configuração: |
Inversor de 3 fases |
Atual - coletor (CI) (máximo): |
200A |
Atual - interrupção do coletor (máxima): |
1mA |
Carga da porta: |
100nC |
Tipo de entrada: |
Padrão |
Tipo de montagem: |
Montura do chassi |
Temperatura de funcionamento: |
-40°C ~ 150°C |
Embalagem / Caixa: |
Módulo de 34 mm |
Tipo de embalagem: |
Modulo |
Potência - Máximo: |
1.2 kW |
Tempo de recuperação inverso (trr): |
100ns |
Energia de comutação: |
1.2mJ |
Tensão - divisão do emissor do coletor (máxima): |
600 V |
Voltagem - Saturação do emissor do colector (máximo): |
1.8V |
Configuração: |
Inversor de 3 fases |
Atual - coletor (CI) (máximo): |
200A |
Atual - interrupção do coletor (máxima): |
1mA |
Carga da porta: |
100nC |
Tipo de entrada: |
Padrão |
Tipo de montagem: |
Montura do chassi |
Temperatura de funcionamento: |
-40°C ~ 150°C |
Embalagem / Caixa: |
Módulo de 34 mm |
Tipo de embalagem: |
Modulo |
Potência - Máximo: |
1.2 kW |
Tempo de recuperação inverso (trr): |
100ns |
Energia de comutação: |
1.2mJ |
Tensão - divisão do emissor do coletor (máxima): |
600 V |
Voltagem - Saturação do emissor do colector (máximo): |
1.8V |
Solid Power-DS-SPS100B17G3R8-S04010015 V1.0

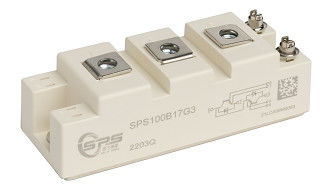

1700 V 100A IGBT Metade. Ponte Modulo
1700 V 100A IGBT
Características:
D Tecnologia de frenagem de campo de 1700 V
□ Diodos de roda livre com recuperação reversa rápida e suave
□ VCE (sat)com coeficiente de temperatura positivo
□ Baixas perdas de mudança
Tipico Aplicações:
□ Motor/Servo
□ Conversores de alta potência
□ UPS
□ Energia fotovoltaica
Pacote
Ponto | Símbolo | Condições | Valores | Unidade | |||
Tensão de ensaio de isolamento |
VISOL | RMS, f = 50 Hz, t = 1 min |
4.0 |
kV |
|||
Material da placa base do módulo |
Cu |
||||||
Isolamento interno |
(classe 1, CEI 61140) Isolamento básico (classe 1, CEI 61140) |
Al2O3 |
|||||
Distância de arrasto |
- Esquece. | Terminal para o dissipador de calor | 17.0 |
mm |
|||
- Esquece. | terminal para terminal | 20.0 | |||||
Autorização |
Desaparecido | Terminal para o dissipador de calor | 17.0 |
mm |
|||
Desaparecido | terminal para terminal | 9.5 | |||||
Índice de acompanhamento comparativo |
CTI |
> 200 |
|||||
Ponto | Símbolo | Condições | Valores | Unidade | |||
Minha. | Tipo. | Max. - O quê? | |||||
Módulo de indutividade desviada |
LsCE |
20 |
nH |
||||
Resistência ao chumbo do módulo, terminais - chip |
RCC+EE | TC= 25°C |
0.65 |
mΩ |
|||
Temperatura de armazenamento |
Tstg |
- 40 |
125 |
°C | |||
Torque de montagem para montagem de módulos |
M6 |
3.0 |
5.0 |
Nm |
|||
Torque de ligação do terminal |
M5 |
2.5 |
5.0 |
Nm |
|||
Peso |
G |
160 |
g |
IGBT
Ponto | Símbolo | Condições | Valores | Unidade | |
Voltagem do colector-emissor |
VCES | Tvj= 25°C |
1700 |
V |
|
Voltagem máxima do emissor da porta |
VGES |
± 20 |
V |
||
Voltagem transitória do portão-emissor |
VGES | tp≤ 10 μs, D=0.01 |
± 30 |
V |
|
Corrente contínua do colector de CC |
Eu...C | TC= 25°C | 180 |
A |
|
TC= 100°C | 100 | ||||
Corrente pulsada do colector,tp limitada por Tjmax |
ICimpulso |
200 |
A |
||
Dissipação de energia |
Ptot |
535 |
W |
Características Valores
Ponto | Símbolo | Condições | Valores | Unidade | |||
Minha. | Tipo. | Max. - O quê? | |||||
Voltagem de saturação do colector-emissor |
VCE (sat) | Eu...C= 100A, VGE=15V | Tvj= 25°C | 1.65 | 1.95 |
V |
|
Tvj= 125°C | 1.90 | ||||||
Tvj= 150°C | 1.92 | ||||||
Tensão de limiar de entrada |
VGE (th) | VCE=VGEEu...C= 4 mA |
5.0 |
5.8 |
6.5 |
V |
|
Corrente de corte colector-emissor |
ICES | VCE=1700V, VGE=0V | Tvj= 25°C | 100 | μA | ||
Tvj= 150°C | 5 | mA | |||||
Corrente de fuga do emissor da porta |
IGES | VCE=0V,VGE=±20V, Tvj= 25°C | - Duzentos. | 200 | nA | ||
Taxa de entrada |
QG | VCE= 900 V, IC= 75A, VGE=±15V | 0.6 | μC | |||
Capacidade de entrada |
- Não. | VCE= 25V, VGE=0V, f =100kHz | 9.00 |
nF |
|||
Capacidade de saída |
Coes | 0.58 | |||||
Capacidade de transferência reversa |
Cres | 0.14 | |||||
Resistência interna da porta |
RGint | Tvj= 25°C | 9 | Ó | |||
Tempo de atraso de activação, carga indutiva |
Td (em) | VCC= 900V,IC=100A RG= 5,1Ω, VGE=±15V | Tvj= 25°C | 194 | n | ||
Tvj= 125°C | 218 | n | |||||
Tvj= 150°C | 222 | n | |||||
Tempo de ascensão, carga indutiva |
tr | Tvj= 25°C | 48 | n | |||
Tvj= 125°C | 60 | n | |||||
Tvj= 150°C | 66 | n | |||||
Tempo de atraso de desligamento, carga indutiva |
td (desligado) | VCC= 900V,IC=100A RG= 5,1Ω, VGE=±15V | Tvj= 25°C | 322 | n | ||
Tvj= 125°C | 494 | n | |||||
Tvj= 150°C | 518 | n | |||||
Tempo de queda, carga indutiva |
tf | Tvj= 25°C | 500 | n | |||
Tvj= 125°C | 676 | n | |||||
Tvj= 150°C | 740 | n | |||||
Perda de energia de ligação por pulso |
Eon | VCC= 900V,IC=100A RG= 5,1Ω, VGE=±15V | Tvj= 25°C | 20.1 | MJ | ||
Tvj= 125°C | 33.4 | MJ | |||||
Tvj= 150°C | 36.8 | MJ | |||||
Desligue Perda de energia por pulso |
Eof | Tvj= 25°C | 20.7 | MJ | |||
Tvj= 125°C | 30.6 | MJ | |||||
Tvj= 150°C | 32.8 | MJ | |||||
Dados do SC |
CSI | VGE≤ 15V, VCC= 900V | tp≤10 μs Tvj= 150°C |
360 |
A |
||
Resistência térmica IGBT, caixa de junção |
RthJC | 0.28 | K / W | ||||
Temperatura de funcionamento |
TJop | - 40 | 175 | °C |
Diodo
Ponto | Símbolo | Condições | Valores | Unidade | |
Voltagem reversa repetitiva |
VRRM | Tvj= 25°C |
1700 |
V |
|
Corrente contínua de corrente contínua |
Eu...F | TC= 25°C | 140 |
A |
|
TC= 100°C | 100 | ||||
Corrente pulsada de diodo,tp limitada por TJmax |
IFpulse | 200 |
Características Valores
Ponto | Símbolo | Condições | Valores | Unidade | |||
Minha. | Tipo. | Max. - O quê? | |||||
Voltagem para a frente |
VF | Eu...F= 100A, VGE=0V | Tvj= 25°C | 2.00 | 2.40 |
V |
|
Tvj= 125°C | 2.15 | ||||||
Tvj= 150°C | 2.20 | ||||||
Tempo de recuperação inverso |
trr |
Eu...F=100A DIF/dt=-2100A/μs (T)vj= 150°C) VR= 900 V, VGE= 15V |
Tvj= 25°C | 120 |
n |
||
Tvj= 125°C | 180 | ||||||
Tvj= 150°C | 200 | ||||||
Corrente de recuperação inversa máxima |
IRRM | Tvj= 25°C | 193 |
A |
|||
Tvj= 125°C | 216 | ||||||
Tvj= 150°C | 218 | ||||||
Taxa de recuperação inversa |
QRR | Tvj= 25°C | 20 |
μC |
|||
Tvj= 125°C | 40 | ||||||
Tvj= 150°C | 47 | ||||||
Perda de energia de recuperação inversa por pulso |
Erec | Tvj= 25°C | 4.9 |
MJ |
|||
Tvj= 125°C | 21.2 | ||||||
Tvj= 150°C | 24.1 | ||||||
Diodo de resistência térmica, caixa de junção |
RthJCD |
0.40 |
K / W |
||||
Temperatura de funcionamento |
TJop |
- 40 |
175 |
°C |
Produção Característica (típica) Característica (típica)
Eu...C= f (V)CE) IC= f (V)CE) Tvj= 150°C
Transferência Característica (típica) Mudança perdas IGBT(típico)
Eu...C= f (V)GE) E = f (RG)
VCE= 20 V VGE= ±15V, IC= 100A, VCE= 900V
IGBT RBSOA
Mudança perdas IGBT(típico) Atrás preconceito seguro operação Área ((RBSOA)
E = f (I)C) IC=f (V)CE)
VGE= ±15V, RG= 5.1Ω, VCE= 900 V VGE= ±15V, R- O quê?= 5.1Ω, Tvj= 150°C
Tipico Capacidade como a) função de colector-emissor tensão Carga de porta (típica)
C = f (V)CE) VGE= f (QG)
f = 100 kHz, VGE= 0V IC= 100A, VCE= 900V
IGBT
IGBT transiente térmico Impedância como a) função de pulso largura Avançar Característica de Diodo (típico)
Zth(j-c) = f (t) IF= f (V)F)
Perdas de comutação Diodo (típico)Perdas Diodo (típico)
ERec= f (RG) ERec= f (IF)
Eu...F= 100A, VCE= 900V RG= 5.1Ω, VCE= 900V
Diodo transiente térmico Impedância como a) função de pulso largura
Zth(j-c) = f (t)
O "Módulo de Meia Ponte IGBT de 1700 V 100 A" integra dois IGBT em uma configuração de meia ponte, adequado para aplicações que exigem potência moderada.Fornece um controlo preciso da tensão (1700V) e da corrente (100A)As especificações pormenorizadas podem ser encontradas na ficha de dados do fabricante.
Circuito Diagrama Título
Pacote Esboços
Dimensões em mm
mm
