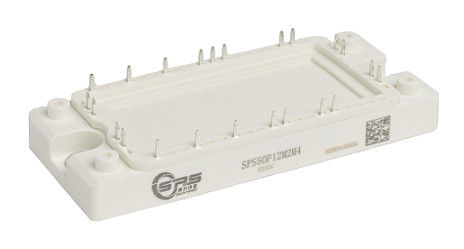

Modulo PIM IGBT OEM de 1200 V 50 A DS-SPS50P12M2M4-S04040005 V1.0

Name: Modulo PIM IGBT OEM de 1200 V 50 A DS-SPS50P12M2M4-S04040005 V1.0
Brand: Modulo PIM IGBT OEM de 1200 V 50 A DS-SPS50P12M2M4-S04040005 V1.0
SKU: SPS50P12M2M4
Rating: 4.7 (103 reviews)

Detalhes do produto

Número do modelo: SPS50P12M2M4

Termos de pagamento e envio

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                OEM IGBT 1200V 50A, Módulo PIM OEM, PIM IGBT 1200V 50A


Nome do produto:	Modulo de condutor IGBT	Corrente de coletor:	50A
tensão do Coletor-emissor:	±1200V	Classificação atual:	50A
tensão do Porta-emissor:	± 20V	Temperatura de junção máxima:	150°C
Estilo de montagem:	- Vai-te lixar.	Número de pinos:	7
Intervalo de temperatura de funcionamento:	-40°C a +125°C	Tipo de embalagem:	EconoPACK
Tempo de recuperação reversa:	100ns	Procurar um caminho mais curto para suportar o tempo:	10 μs
Frequência de comutação:	20 KHZ	Resistência térmica:	0.1°C/W
Nomenclatura de tensão:	1200 V

Nome do produto:	Modulo de condutor IGBT
Corrente de coletor:	50A
tensão do Coletor-emissor:	±1200V
Classificação atual:	50A
tensão do Porta-emissor:	± 20V
Temperatura de junção máxima:	150°C
Estilo de montagem:	- Vai-te lixar.
Número de pinos:	7
Intervalo de temperatura de funcionamento:	-40°C a +125°C
Tipo de embalagem:	EconoPACK
Tempo de recuperação reversa:	100ns
Procurar um caminho mais curto para suportar o tempo:	10 μs
Frequência de comutação:	20 KHZ
Resistência térmica:	0.1°C/W
Nomenclatura de tensão:	1200 V

Modulo PIM IGBT OEM de 1200 V 50 A DS-SPS50P12M2M4-S04040005 V1.0

Solid Power-DS-SPS50P12M2M4-S04040005 V1.0

1200 V 50A IGBT PIM Modulo

1200 V 50A IGBT PIM

Características:

Tecnologia 1200V Trench+ Field Stop
Diodos de rotação livre com recuperação reversa rápida e suave
VCE (sat) com coeficiente de temperatura positivo
Baixas perdas de mudança
Resistência ao curto-circuito

Tipico Aplicações:

Motores de tração
Servo-acionamentos

Modulo PIM IGBT OEM de 1200 V 50 A DS-SPS50P12M2M4-S04040005 V1.0 1

Modulo PIM IGBT OEM de 1200 V 50 A DS-SPS50P12M2M4-S04040005 V1.0 2

Modulo PIM IGBT OEM de 1200 V 50 A DS-SPS50P12M2M4-S04040005 V1.0 3

Modulo PIM IGBT OEM de 1200 V 50 A DS-SPS50P12M2M4-S04040005 V1.0 4

Modulo PIM IGBT OEM de 1200 V 50 A DS-SPS50P12M2M4-S04040005 V1.0 5

Modulo PIM IGBT OEM de 1200 V 50 A DS-SPS50P12M2M4-S04040005 V1.0 6

Modulo PIM IGBT OEM de 1200 V 50 A DS-SPS50P12M2M4-S04040005 V1.0 7

Modulo PIM IGBT OEM de 1200 V 50 A DS-SPS50P12M2M4-S04040005 V1.0 8

IGBT IGBT

Características de saída IGBT, inversor (típico) Características de transferência IGBT, inversor (típico)

IC=f (VCE) IC=f (VGE)

Modulo PIM IGBT OEM de 1200 V 50 A DS-SPS50P12M2M4-S04040005 V1.0 10

IGBT IGBT

Perdas de comutação IGBT, inversor (típico) Perdas de comutação IGBT, inversor (típico)

E=f (IC) E=f (RG)

Modulo PIM IGBT OEM de 1200 V 50 A DS-SPS50P12M2M4-S04040005 V1.0 11

IGBT,RBSOA IGBT

Área de funcionamento segura de desvio inverso IGBT, inversor (RBSOA) Impedância térmica transitória IGBT, inversor

IC=f (VCE) ZthJC=f (t)

Modulo PIM IGBT OEM de 1200 V 50 A DS-SPS50P12M2M4-S04040005 V1.0 12

RRRRR

Característica de saída FRD, inversor (típica) Perdas de comutação FRD, inversor (típica)

IF=f(VF) E=f (IF)

Modulo PIM IGBT OEM de 1200 V 50 A DS-SPS50P12M2M4-S04040005 V1.0 13

RRRRR

Perdas de comutação FRD, inversor (típico) Impedância térmica transitória FRD, inversor

E=f (RG) ZthJC=f (t)

Modulo PIM IGBT OEM de 1200 V 50 A DS-SPS50P12M2M4-S04040005 V1.0 14

FRD IGBT

Característica de saída IGBT, chopper de travagem (típico) Característica para a frente do FRD, chopper de travagem (típico)

IC=f (VCE) IF=f (VF)

Modulo PIM IGBT OEM de 1200 V 50 A DS-SPS50P12M2M4-S04040005 V1.0 15

Trata-se de um módulo integrado de energia IGBT (PIM) com uma tensão nominal de 1200V e uma corrente nominal de 50A.Os módulos IGBT PIM são comumente usados em várias aplicações eletrônicas de potência, como unidades de motorAs especificações indicam a capacidade do módulo para suportar uma tensão máxima de 1200 V e uma corrente máxima de 50 A.As medidas adequadas de arrefecimento e proteção são essenciais para garantir uma operação fiável e segura em aplicações de alta potência.

Circuito Diagrama Título

Modulo PIM IGBT OEM de 1200 V 50 A DS-SPS50P12M2M4-S04040005 V1.0 16

Pacote Esboços

Modulo PIM IGBT OEM de 1200 V 50 A DS-SPS50P12M2M4-S04040005 V1.0 17
