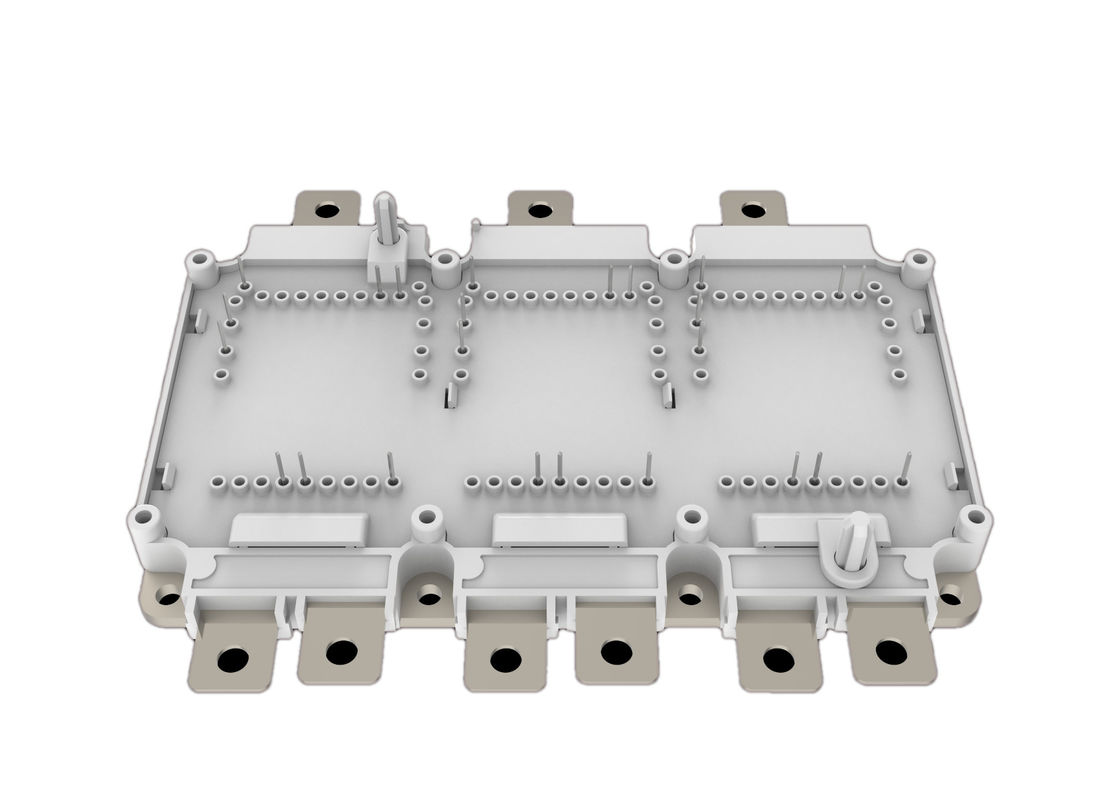

750 V 820A IGBT Cheio Ponte Modulo
750 V 820A IGBT
Características:
D Tecnologia de travessia de 750 V + Field Stop
□ Diodos de roda livre com recuperação reversa rápida e suave
□ VCE (sat)com coeficiente de temperatura positivo
□ Baixas perdas de mudança
□ Circuito curto e resistência
Tipico Aplicações:
□ Acionamento de motores
□ Veículos elétricos híbridos
□ Aplicações automotivas
D Veículos agrícolas comerciais
Pacote
Ponto | Símbolo | Condições | Valores | Unidade | |||
Tensão de ensaio de isolamento |
VISOL | RMS, f = 0 Hz, t = 1 s |
4.2 |
kV |
|||
Material da placa base do módulo |
Cu |
||||||
Isolamento interno |
(classe 1, CEI 61140) Isolamento básico (classe 1, CEI 61140) |
Al2O3 |
|||||
Distância de arrasto |
- Esquece. | Terminal para o dissipador de calor | 9.0 |
mm |
|||
- Esquece. | terminal para terminal | 9.0 | |||||
Autorização |
Desaparecido | Terminal para o dissipador de calor | 4.5 |
mm |
|||
Desaparecido | terminal para terminal | 4.5 | |||||
Índice de acompanhamento comparativo |
CTI |
> 200 |
|||||
Ponto | Símbolo | Condições | Valores | Unidade | |||
Minha. | Tipo. | Max. - O quê? | |||||
Módulo de indutividade desviada |
LsCE |
10 |
nH | ||||
Resistência ao chumbo do módulo, terminais - chip |
RCC+EE | TC= 25°C |
0.75 |
mΩ |
|||
Temperatura de armazenamento |
Tstg |
- 40 |
125 |
°C |
|||
Torque de montagem para montagem de módulos |
M4 | placa base para o dissipador de calor |
1.8 |
2.2 |
Nm |
||
M3 | PCB para quadro |
0.45 |
0.55 |
Nm |
|||
Peso |
G |
725 |
g |
IGBT
Número máximo Classificados Valores
Ponto | Símbolo | Condições | Valores | Unidade | |
Voltagem do colector-emissor |
VCES | Tvj= 25°C |
750 |
V |
|
Voltagem máxima do emissor da porta |
VGES |
± 20 |
V |
||
Voltagem transitória do portão-emissor |
VGES | tp≤ 10 μs, D=0.01 |
± 30 |
V |
|
Corrente do colector aplicada |
ICN |
820 |
A |
||
Corrente contínua do colector de CC |
Eu...C | TF= 80°C, Tvjmax= 175°C |
450 |
A |
|
Corrente pulsada do colector,tp limitada por Tjmax |
ICimpulso |
1640 |
A |
||
Dissipação de energia |
Ptot | TF= 75°C |
769 |
W |
Ponto | Símbolo | Condições | Valores | Unidade | |||
Minha. | Tipo. | Max. - O quê? | |||||
Voltagem de saturação do colector-emissor |
VCE (sat) | Eu...C= 450 A, VGE=15V | Tvj= 25°C | 1.20 | 1.40 |
V |
|
Tvj= 125°C | 1.24 | ||||||
Tvj= 150°C | 1.27 | ||||||
Eu...C= 820A, VGE=15V | Tvj= 25°C | 1.40 | 1.60 | ||||
Tvj= 125°C | 1.55 | ||||||
Tvj= 150°C | 1.60 | ||||||
Tensão de limiar de entrada |
VGE (th) | VCE=VGEEu...C= 9,6 mA |
5.1 |
5.8 |
6.5 |
V |
|
Corrente de corte colector-emissor |
ICES | VCE= 750 V, VGE=0V | Tvj= 25°C | 100 | μA | ||
Tvj= 150°C | 5 | mA | |||||
Corrente de fuga do emissor da porta |
IGES | VCE=0V,VGE=±20V, Tvj= 25°C |
- Duzentos. |
200 |
nA |
||
Taxa de entrada |
QG | VCE= 400 V, IC= 450 A, VGE=-8/+15V |
1.6 |
μC |
|||
Resistência interna da porta |
RGint |
0.8 |
Ó |
||||
Capacidade de entrada |
- Não. | VCE= 25V, VGE=0V, f =100kHz |
42.4 |
nF |
|||
Capacidade de saída |
Coes |
3.1 |
|||||
Capacidade de transferência reversa |
Cres |
0.8 |
|||||
Tempo de atraso de activação, carga indutiva |
Td (em) |
VCC= 400 V,IC= 450 A RGon= 2,5Ω, VGE=-8/+15V |
Tvj= 25°C | 90 | n | ||
Tvj= 125°C | 92 | n | |||||
Tvj= 150°C | 96 | n | |||||
Tempo de ascensão, carga indutiva |
tr | Tvj= 25°C | 64 | n | |||
Tvj= 125°C | 68 | n | |||||
Tvj= 150°C | 70 | n | |||||
Tempo de atraso de desligamento, carga indutiva |
td (desligado) |
VCC= 400 V,IC= 450 A RGoff.= 5,1Ω, VGE=-8/+15V |
Tvj= 25°C | 520 | n | ||
Tvj= 125°C | 580 | n | |||||
Tvj= 150°C | 590 | n | |||||
Tempo de queda, carga indutiva |
tf | Tvj= 25°C | 200 | n | |||
Tvj= 125°C | 310 | n | |||||
Tvj= 150°C | 320 | n | |||||
Perda de energia de ligação por pulso |
Eon | VCC= 400 V,IC= 450 A RG= 2,5Ω,RGoff.= 5,1Ω VGE=-8/+15V | Tvj= 25°C | 15.0 | MJ | ||
Tvj= 125°C | 18.0 | MJ | |||||
Tvj= 150°C | 20.0 | MJ | |||||
Desligue Perda de energia por pulso |
Eof | Tvj= 25°C | 33.5 | MJ | |||
Tvj= 125°C | 41.0 | MJ | |||||
Tvj= 150°C | 43.0 | MJ |
Ponto | Símbolo | Condições | Valores | Unidade | |||
Minha. | Tipo. | Max. - O quê? | |||||
Dados do SC |
CSI | VGE≤ 15V, VCC= 400 V | tp≤3μs Tvj= 150°C |
5400 |
A |
||
Resistência térmica IGBT, fluido de arrefecimento por junção |
RthJF |
0.13 |
K / W |
||||
Temperatura de funcionamento |
TJop |
- 40 |
175 |
°C |
Diodo
Número máximo Classificados Valores
Ponto | Símbolo | Condições | Valores | Unidade | |
Voltagem reversa repetitiva |
VRRM | Tvj= 25°C |
750 |
V |
|
Corrente para a frente implementada |
ICN |
820 |
A |
||
Corrente contínua de corrente contínua |
Eu...F | TF= 80°C, Tvjmax= 175°C |
450 |
A |
|
Corrente pulsada de diodo,tp limitada por TJmax |
IFpulse |
1640 |
Características Valores
Ponto | Símbolo | Condições | Valores | Unidade | |||
Minha. | Tipo. | Max. - O quê? | |||||
Voltagem para a frente |
VF | Eu...F= 450 A, VGE=0V | Tvj= 25°C | 1.20 | 1.60 |
V |
|
Tvj= 125°C | 1.16 | ||||||
Tvj= 150°C | 1.14 | ||||||
Eu...F= 820A, VGE=0V | Tvj= 25°C | 1.42 | 1.80 | ||||
Tvj= 125°C | 1.43 | ||||||
Tvj= 150°C | 1.44 | ||||||
Tempo de recuperação inverso |
trr |
Eu...F= 450A DIF/dt=-6700A/μs (T)vj= 150°C) VR= 400 V, VGE= 8V |
Tvj= 25°C | 122 |
n |
||
Tvj= 125°C | 160 | ||||||
Tvj= 150°C | 172 | ||||||
Corrente de recuperação inversa máxima |
IRRM | Tvj= 25°C | 295 |
A |
|||
Tvj= 125°C | 360 | ||||||
Tvj= 150°C | 375 | ||||||
Taxa de recuperação inversa |
QRR | Tvj= 25°C | 28.5 |
μC |
|||
Tvj= 125°C | 40.5 | ||||||
Tvj= 150°C | 43.5 | ||||||
Perda de energia de recuperação inversa por pulso |
Erec | Tvj= 25°C | 6.2 |
MJ |
|||
Tvj= 125°C | 11.7 | ||||||
Tvj= 150°C | 13.2 | ||||||
Resistência térmica do diodo, fluido de arrefecimento de junção |
RthJFD |
0.25 |
K / W |
||||
Temperatura de funcionamento |
TJop |
- 40 |
175 |
°C |
NTC-Termistor
Características Valores
Ponto | Símbolo | Condições | Valores | Unidade | |
Resistência nominal |
R25 | TC= 25°C |
5.00 |
kΩ |
|
Valor B |
R25/50 |
3375 |
K |
Produção Característica (típica) Característica (típica)
Eu...C= f (V)CE) Tvj= 150°C
IGBT
Transferência Perdas de comutação IGBT (típica)
Eu...C= f (V)GE) VCE= 20V E = f (RG)
VGE= -8/+15 V, IC= 450 A, VCE= 400V
IGBT(RBSOA)
Perdas de comutação IGBT (típico) Reverso preconceito seguro operação Área ((RBSOA)
E = f (I)C) IC=f (V)CE)
VGE= -8/+15V, RGon= 2,5Ω,RGoff.= 5.1Ω, VCE= 400 V VGE= -8/+15V, R- O quê?= 5.1Ω, Tvj= 150°C
Tipico Capacidade como um função de colector-emissor tensão Carga de porta (típica)
C = f (V)CE) VGE= f (QG)
f = 100 kHz, VGE= 0V IC= 450 A, VCE= 400V
IGBT
IGBT transiente térmico Impedância para a frente Característica de Diodo (típico)
Zth(j-c) = f (t) IF= f (V)F)
Perdas de comutação Diodo (típico) Perdas de comutação Diodo (típico)
ERec= f (RG) ERec= f (IF)
Eu...F= 450 A, VCE= 400 V RG= 2,5Ω, VCE= 400V
Diodo térmico transitório Impedância NTC-Termistor-temperatura Característica (típico)
Zth(j-c) = f (t) R = f (T)
Um módulo IGBT em um inversor é um conjunto compacto contendo Transistores Bipolares de Portão Isolado (IGBTs) e outros componentes.IGBTs desempenham um papel crucial na comutação e conversão de corrente contínua (DC) para corrente alternada (AC) em dispositivos como acionamentos de motoresO módulo simplifica a integração e um arrefecimento adequado é essencial para a eficiência e a fiabilidade.
